威格勒 WENGLOR
超聲波傳感器UMF402U035
- 產品品牌：德國威格勒 WENGLOR
- 產品優(yōu)勢：超聲波傳感器 測距用UMF402U035不銹鋼外殼可消除的溫度偏差同步和復合模式數字、模擬輸出端這種超聲波傳感器負責分析對象反射回來的聲波。它幾乎能識別任何對象
- 服務熱線：13802371696,13902699410
超聲波傳感器 測距用
UMF402U035
- 不銹鋼外殼
- 可消除的溫度偏差
- 同步和復合模式
- 數字、模擬輸出端

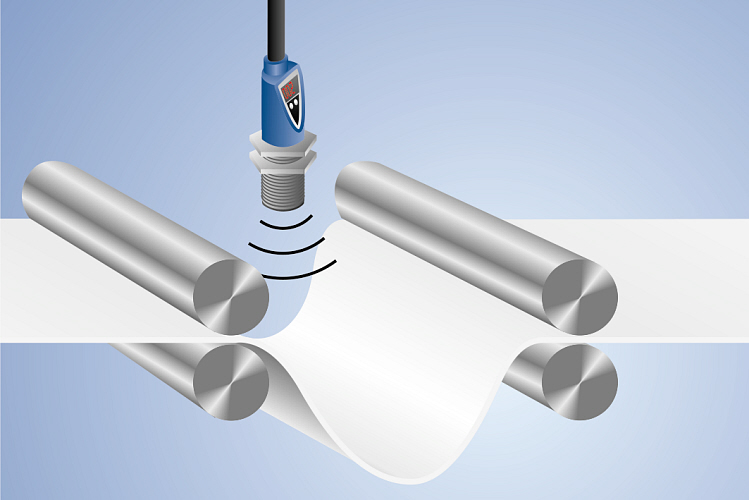

這種超聲波傳感器負責分析對象反射回來的聲波。它幾乎能識別任何對象，尤其適用于液體和散貨的物位控制或透明對象的識別。傳感器在探測對象時不受材料、機組狀態(tài)、色彩或透明度的影響。通過4位7段顯示器能夠對傳感器進行便捷的設置。通過IO-Link接口實現方便的參數設置和快速的診斷。
超聲波數據
| 工作范圍 | 50...400 mm |
| 測量范圍 | 350 mm |
| 最大可重現性 | 1 mm |
| 線性誤差 | 3 mm |
| 分辨率 | 0,1 mm |
| 超聲波頻率 | 300 kHz |
| 張角 | < 12 ° |
| 使用壽命(Tu = +25 °C) | 100000 h |
| 切換遲滯 | 2 mm |
電氣數據
| 供電電壓 | 18...30 V DC |
| 電流消耗(Ub = 24 V) | < 40 mA |
| 切換頻率 | 20 Hz |
| 響應時間 | 25 ms |
| 溫度范圍 | -25...60 °C |
| 轉換輸出端數量 | 1 |
| 切換輸出端壓降 | < 2,5 V |
| PNP切換輸出端切換電流 | 100 mA |
| 模擬輸出端 | 0...10 V / 4...20 mA |
| 同步 | 是 |
| 復合 | 是 |
| 抗短路 | 是 |
| 反極性保護 | 是 |
| 防過載 | 是 |
| 可鎖定 | 是 |
| 接口 | IO-Link |
| IO-Link版本 | 1.0 |
| 防護類別 | III |
機械數據
| 調整方式 | 示教屏 |
| 外殼材料 | 不銹鋼 |
| 防護等級 | IP67 |
| 接口類型 | M12 × 1；4/5針 |
輸出功能
| 錯誤輸出端 | 是 |
| PNP常閉觸點/常開觸點（可切換） | 是 |
| IO-Link | 是 |
| 模擬輸出端 | 是 |

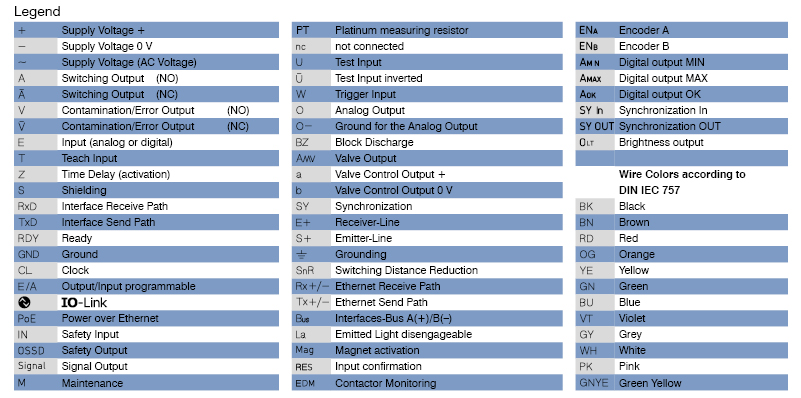

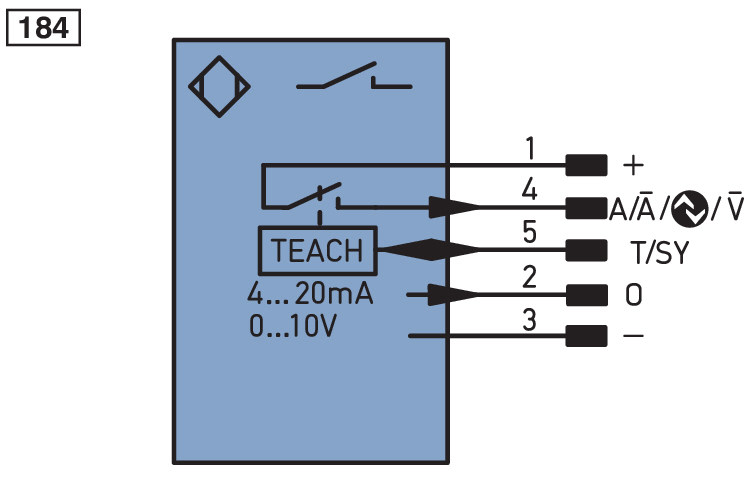

接線圖

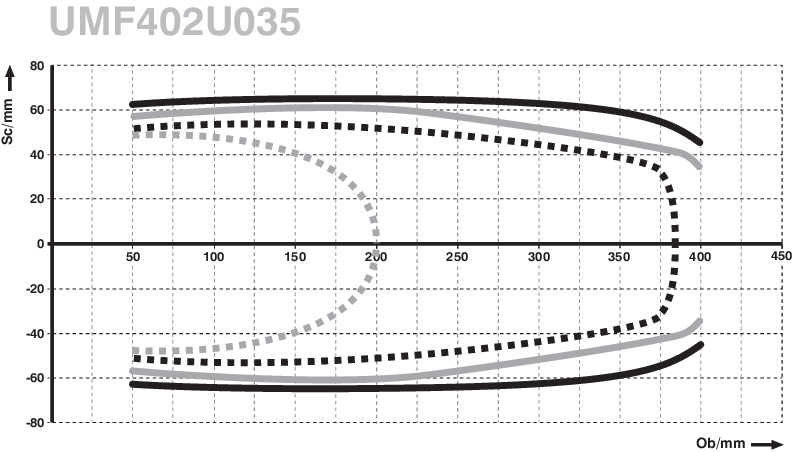

典型的響應曲線
- Ob = 對象
- SK = 聲束寬度
|
板100 × 100 mm |
|
? 27 mm的棒 |

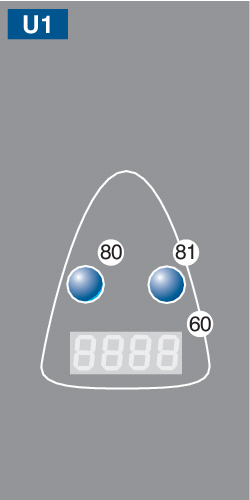

操作面板
- 60 = 指示器
- 80 = 模式鍵/切換狀態(tài)指示器
- 81 = 正號鍵/錯誤指示器
標定尺寸圖
尺寸（單位：毫米，1 毫米= 0.03937 英寸）
- 1 = 感應面
